Набір інструментів для вилучення свічок розжарювання і реставрації різьбленняorce 916G3

Набір інструментів для вилучення свічок розжарювання і реставрації різьбленняorce 916G3

Професійний інструмент, який призначений для вилучення свічок розжарювання і відновлення різьби в колодязях, а також для висвердлювання шпильок, болтів, свічок запалювання. Адаптер під квадратний ключ, який входить в набір, застосовується для зняття головки свічки розжарювання. Для надійної фіксації адаптера на голівці свічки використовується молоточок.

Порядок роботи

• Видалити з свічки залишився центральний стержень;
• Вставити в колодязь свічки направляючу трубку (конус-центр) — для цього з нього необхідно отримати різьбовий стрижень і гайку;
• Зібрати бурову установку (вставити у неї свердло відповідного діаметру, саму установку вставити в дриль);
• Провести свердління — під час цієї операції, завдяки ступінчастому пристрою свердла, буде высверлена різьбова частина свічки, а внутрішній канал свічки буде высверлен до необхідного для подальшої роботи діаметра;
• За допомогою Т-подібного воротка і мітчиків зробити нарізку різьби всередині свічки;
• Через направляючу трубку вкрутити в свічку нарізний стрижень, зверху закрутити гайку;
• Повільним закручуванням гайки отримати свічку (це пристрій виступає в ролі домкрата — при закручуванні гайки стрижень буде підніматися, і тягнути за собою свічку);
• Відновити різьблення для вворачивания свічки.

Важливі рекомендації

Перед початком робіт зі свічкою витягнути форсунку відповідного циліндра. Через адаптер підключіть компресор і створіть тиск в циліндрі, щоб стружка і бруд не потрапили в нього під час роботи.

При нарізуванні різьблення мітчиком необхідно забезпечити подачу масла — так різьблення вийде більш якісної і рівною.

При нарізуванні різьби необхідно дотримуватися сувору центрування.

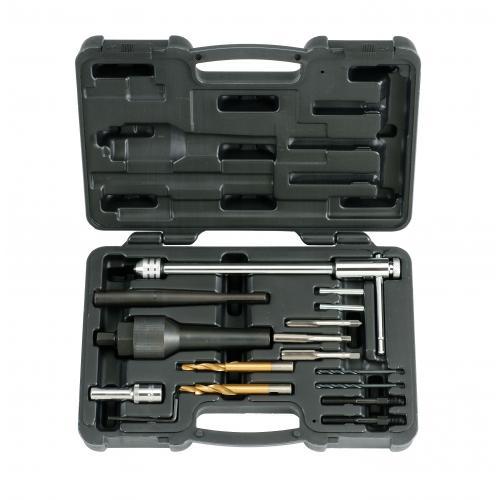

Комплектація

1. Мітчики: М8х1.0; 1/4NF28; М10х1 — 3 шт.;

2. Бурова установка (циліндр для утримання свердла) — 1 шт.;

3. Свердлу: Ø3.5 — 2 шт.;

4. Адаптер для відкручування свічки (під квадратний ключ) — 1 шт.;

5. Спеціальні ступінчасті свердла різного діаметру — 2 шт.;

6. Т-подібний вороток — 1 шт.;

7. Пристрій для вилучення свічки (використовується з №9) — 1 шт.;

8. Г-подібний ключ шестигранний — 1 шт.;

9. Шпилька для чистової прогонки різьблення — 2 шт.;

10. Втулка для центрування свердла — 2 шт.
